Capteur de mise à niveau automatique Horizon™
CA$137.00
Horizon ™, un capteur de mise à niveau automatique du lit (ABL), un détecteur de collision et un interrupteur de butée d’axe Z.
L’Horizon™, à toutes fins pratiques, transforme votre buse en un capteur de force très sensible.
Cela permet une mise à l’origine en Z très précise sans aucun risque d’endommager votre imprimante car les moteurs Z seront arrêtés à l’instant où votre buse touchera le lit.
Horizon™ peut être utilisé comme interrupteur de butée sur l’axe z ou comme capteur de mise à niveau automatique du lit (ABL).
L’Horizon fournit également une sortie analogique proportionnelle à la force appliquée sur la buse qui pourrait être utilisée dans d’autres contextes où vous auriez besoin d’un capteur de force sensible pour votre imprimante 3d.
Specifications
| Specifications | ||||
|---|---|---|---|---|
| Min | Typical | Max | Unit | |
| Voltage | 3.3 | 5 | 6 | V |
| Current | 15 | 28 | 35 | mA |
| Output logic | 3.3 | High/low | 6 | V |
| Output analog | 0 | 3 | V | |
| Detection force | 0.69 | N | ||
| Temperature | 0 | 21 | 40 | ℃ |
| Mounting hole | M3 | mm |
Output table:
| Contact on the bed detected | Logic | Red LED |
|---|---|---|
| NO | HIGH (Vin) | OFF |
| YES | LOW (0V) | ON |

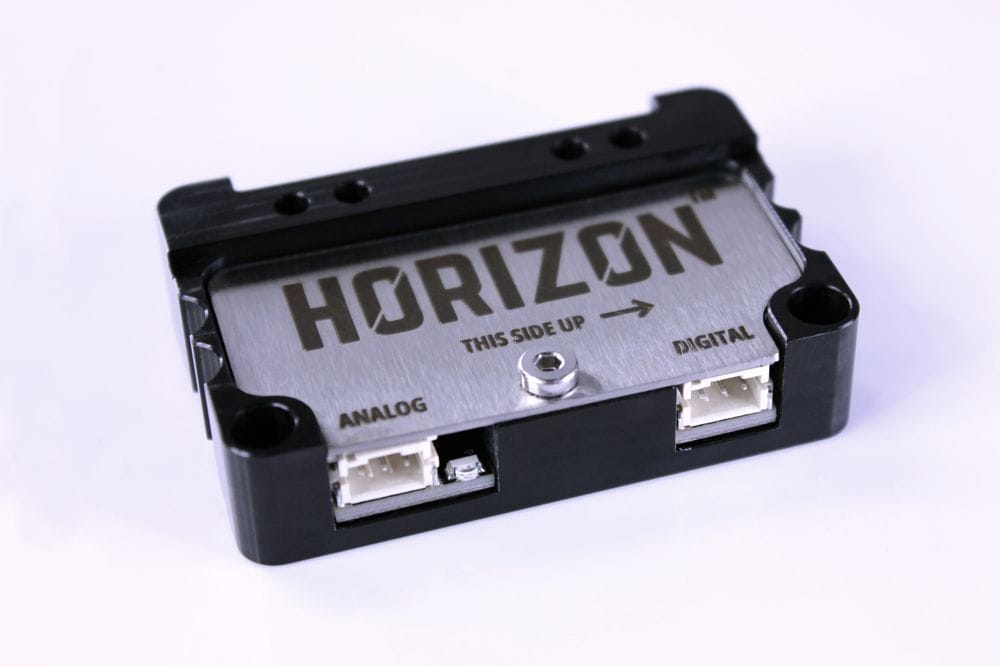

Labels and indicators:
- The straight arrow indicates the upwards direction.
- The « DIGITAL » label indicates which connector outputs a digital signal (switch type)
- The « ANALOG » label indicates which connector outputs an analog signal (real-time reading of the vertical force applied on the nozzle)
- The LED indicates power and contact with the bed. A red LED indicates contact with the bed. See the preceding « Output table » for better understanding
Please read our documentation at https://docs.dyzedesign.com/horizon.html for more technical information.
